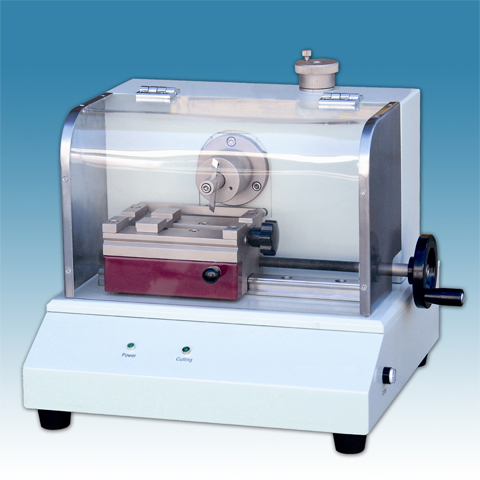

電動缺口制樣機用于懸臂梁、簡支梁沖擊試驗機做非金屬材料沖擊韌性試驗時所用缺口試樣的設備。

電動缺口制樣機產品特點:本機可一次裝夾20個試樣，每10分鐘加工缺口試樣60個以上，所制缺口尺寸準確，效率高，極大地降低了操作強度。

電動缺口制樣機符合標準:符合ISO179—2000、ISO180—2001及GB/T1043-2008，GB/T1843—2008標準的規定。

電動缺口制樣機技術參數:

工作臺行程:＞90mm

進刀速度:30mm/min

適應試樣:80mm×10mm×4mm（可定制）

所制缺口類型:

A型刀具，尺寸:45°±0.2° r=0.25±0.05

B型刀具，尺寸:45°±0.2° r=1.0±0.05

C型刀具，尺寸:45°±0.2° r=0.1±0.02

進 給 量: 0～2.5mm可選

進給行程: 10mm

外形尺寸: 長×寬×高=(400×270×300)mm

電源電壓: (220-15%～220+10%)VAC 50Hz 單相三線

合金鋼進口刀具：

刀具選用特種進口合金材料，歐洲制造，專用于HY-QK-1缺口制樣機，刀具硬度大于HRC60，表面粗糙度值小于Ra0.4，能反復磨削，壽命長。

刀具類型參數：

A型刀具 45°±0.2°   r＝0.25±0.05

B型刀具 45°±0.2°   r＝1.0±0.05

C型刀具 45°±0.2°   r＝0.1±0.02

注：上述刀具類型，用戶可根據實際需求選購

電動缺口制樣機儀器配置:

1、呆扳手(12-14)       1把

2、內六角扳手(5mm)    1個

3、電源線              1條

4、量塊(L120) 1個

5、量塊(L80) 1個

6、量塊(L63.5) 1個

7、A型刀具 1把（已安裝在儀器上）
